高電圧プローブ（North Star High Voltage社）
高電圧プローブ North Star High Voltage（米国）製
比類のない精度を実現するように設計されており、
広帯域幅機能、堅牢な物理パッケージ、および利便性を
提供いたします。
•PVMシリーズはポータブル型の高電圧プローブです。
DCは40kV～60kV、パルスは60kV～100kVまで対応します。
•VDシリーズは床面据置型の高電圧プローブです。
DCは60kV〜400kV、パルスは120kV〜550kVまで対応します。
13.56MHz（高周波電源）計測専用のPVM-12HFもラインナップ致しました。
分圧比、高周波タイプ、特殊形状品等も製作致します。
お気軽にお問合せ下さい。

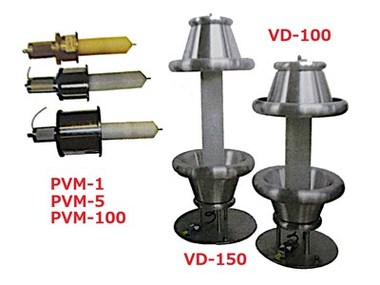

PVMシリーズ 標準スペック表
| 型式 | PVM-1 | PVM-2 | PVM-3 | PVM-4 | PVM-5 | PVM-6 | PVM-7 | PVM-11 | PVM-12 | PVM-12HF |
|---|---|---|---|---|---|---|---|---|---|---|
| DC/パルス電圧(kV) | 40/60 | 60/100 | 10/12 | 25/32 | 7kVrms | |||||
| 周波数帯域(MHz) | 90 | 25 | 120 | 80 | 120 | 30 | 50 | 13.56MHz 計測用 | ||
| DC～2Hz(誤差) | <0.15％ | <0.15％ | <0.15％ | *1 | ||||||
| 2Hz～200Hz(誤差) | <1.0% | <2.0% | <1.5% | <1.0% | <1.5% | *1 | ||||
| 200Hz～5MHz(誤差) | <1.5% | <3.0% | <2.0% | <1.5% | <2.0% | *1 | ||||
| 5MHz～(誤差) | <4.0% | <6.0% | <4.0% | <5.0% | <4.0% | <6.0% | <4.0% | <4.0% | *1 | |
| 入力R/C(MΩ/p) | 400/13 | 400/10 | 400/8 | 400/12 | 400/8 | 100/15 | 300/7 | *1 | ||
| ケーブル長(m) | 4.5 | 9 | 30 | 4.5 | 9 | 4.5 | ||||
| 減衰比 | 1000：1 | 10000：1 | 1000：1 | 1000：1 | ||||||
| サイズ(mm) | 470（L） | 180（L） | 230（L） | |||||||
| （注）製品改良のため、スペック・外形等はお断り無く変更することもございます。 ＊1 PVM-12HFは13.56MHzにて1000：1で校正しております。 100kHz～30MHzの周波数対分圧比校正グラフを添付しております。 | ||||||||||
VDシリーズ 標準スペック表
| 型式 | VD-60 | VD-100 | VD-150 | VD-200 | VD-300 | VD-400 |
|---|---|---|---|---|---|---|
| DC/パルス電圧(kV) | 60/120 | 100/160 | 150/230 | 200/300 | 300/420 | 400/550 |
| 周波数帯域(MHz) | 20 | 16 | 12 | 8 | ||
| DC(誤差) | <0.1% | <0.2% | <0.2% | |||
| 10～1MHz(誤差) | 1.0% | 2.0% | 2.5% | 3.0% | ||
| 1MHz～(誤差) | 3.0% | 3.0% | 4.0% | 4.0% | ||
| 入力R/C(MΩ/p) | 800/27 | 1600/25 | 2000/27 | 2800/24 | 4500/20 | 7000/16 |
| ケーブル長(m) | 9 | |||||
| 減衰比 | 10000:1 | |||||
| サイズ(mm) | 500（H）/250（W） | 600（H）/250（W） | 750（H）/300（W） | 990（H）/500（W） | 1350（H）/760（W） | 1800（H）/760（W） |
| （注）製品改良のため、スペック・外形等はお断り無く変更することもございます | ||||||
カスタムメイド品 製作一例
